ED76 基本番台 500番台 550番台 1000番台
■ ED76 1-8　昭和39(1964)年度第5次債務にて鹿児島本線久留米-熊本電化用として誕生しました。ED76はED75 300番台をベースとし，旅客列車用としてSGを搭載しています。したがって，構造的にはED75のSG版，用途的にはED72の後継増備機という位置づけでした。ED76の大多数の機器，部品などはED75と共通化されています。まず，主変圧器はTM11B，主シリコン整流器はRS21A，低圧タップ切換器にもLTC-3をそれぞれ用いており，ED75 300番台と全く同一です。制御方式もED75と同じ主変圧器低圧側タップ切り換え，マグアンプ位相制御，界磁制御の３種の組み合わせとなっています。主電動機や歯車比などもED75と同じで機関車性能には変化はありませんが，軸配置をB-2-Bとしたことが大きな相違点です。台車は第1端がDT129C，第2端はDT129D，中間従台車はED93で試作されたTR103を改良したTR103Aを履いています。ED76の中間従台車は車体重量の変化を動軸重に影響させない作用を持つほか，線路規格に合った軸重に変化させる機能も備えています。蒸機発生装置はED72と同一のSG3Bを採用し，水は5ｍ3容量のタンクに搭載されます。この結果，最大軸重は16.8t，動輪上重量67.2t，全機関車重量86.0ｔと，ややED72を上回る数値となっています。また，機関車総重量の増加に伴い，応速度増圧ブレーキが導入され，非常ブレーキ時のみ単機に作用して制動距離の短縮化が図られています。重連式であったED75に対して非重連式となったため，車体は非貫通形構造となり，外観はEF70 22以降に酷似しています。パンタグラフは空気上昇式のPS100A，空気遮断器もED75のCB103AからCB101Eに変更されています。 ■ ED76 9-26　昭和41(1966)年度第2次債務で日豊本線小倉-幸崎間電化開業用として増備されたグループ。相変換機，電動発電機がDM67D-DM71Bに，低圧タップ切換器にもバックアップ回路が追加されました。また，車体端面裾部踏み板はED75と異なり薄形となっていますが，同時期に製作されたED75 101-127と同様に手摺の外側まで回りこむ形状となりました。標識灯もED76では初のシンプルな大形採用となり，スカートの１-４位にはすべて切込み状のステップが設けられました。台車はDT129K･Lになっています。 ■ ED76 27･28　昭和43(1968)年度第5次債務で鹿児島本線･日豊本線貨物列車増発用として製作されました。主電動機はMT52Aに，コンプレッサ電動機はMH3064Bに，電動送風機はターボ式のMH3057-FK91Bに変更されています。また，新製時から元空気だめ管引通し構造となっています。 ■ ED76 29･30　昭和44(1969)年度第2次債務にて，鹿児島電化開業用として増備されています。仕様変更は，TE，EB装置新設，主幹制御器のMC109Eへの変更，記録式速度計新設，時刻表灯EL板照度増大，ブレーキではS16D調圧器の採用，ワイパーのWP50への移行，SG装置の自動化のためSG3B-Sに変更などがありました。車体外部では，端面裾部踏み板が標識灯下までの狭幅に改められています。 ■ ED76 31-48　ED76 1001-1010号機と同時期となる昭和44年度第3次債務にて，鹿児島本線熊本-鹿児島間電化開業用名目で製作されています。大きな変更点はパンタグラフで，従来のPS100Aから下枠交差形式のPS102Cとなりました。また，コンプレッサ用電動機はMH3064Aに改められ，低圧タップ切換器も改良されています。 ■ ED76 49-54　昭和44年第4次債務で，引き続き鹿児島本線熊本-鹿児島間電化開業用として誕生しています。仕様は，屋上のCB101E空気遮断器(ABB)がCB106真空遮断機(VCB)に変更されたことで，碍子や各機器，導体の配置が変更されています。運転室内では主幹制御器がMC109Fに更新，また台車もオイルダンパに改良が施されました。 ■ ED76 55-67　昭和48年度第3次民有車両にて，日豊本線幸崎-南宮崎間電化開業用第1陣として製作されています。このロットでは，ED76 1011-1014をベースとした改良設計が行われています。 ■ ED76 68-80　昭和48年度第１次債務にて日豊本線幸崎-南宮崎間電化開業用第2陣として誕生し，全機が大分機関区に新製配置されています。 ■ ED76 81-86　昭和49年度第2次民有車両にて，名目上は長崎･佐世保線電化開業用先行製作車として生まれていますが，この6両も大分機関区に配置されています。 ■ ED76 87-94　昭和50年度第１次債務にて長崎･佐世保線鳥栖-長崎間，肥前山口-佐世保間電化開業用および廃車となったED72 1, 2の補充用として製作され，鹿児島機関区に新製配置されました。これがED76一般形の最終ロットとなりました。 機関車番号 製造年 製造所 発注区分名 発注名目 仕様変更点 ED76 1x　ED76 2x　ED76 3x ED76 4x　ED00 00　ED00 00 1965 日立製作所 昭和39年度 第5次債務 鹿児島本線久留米-熊本電化用 中間2軸従台車TR103A, 主電動機MT52, スカート切り欠き無し,基礎ブレーキ非搭載, パンタグラフPS100A, 正面運転台下の通風口2箇所 ED76 5x　ED76 6x　ED76 7x ED76 8x　ED00 00　ED00 00 1965 東京芝浦電気 ED76 9x　ED76 10　ED76 11 ED76 12　ED76 13　ED76 14 ED76 15　ED76 16　ED76 17 ED76 18　ED00 00　ED00 00 1967 日立製作所 昭和41年度 第2次債務 日豊本線小倉-幸崎間電化開業用 スカートにステップ切り欠き有, 標識灯に飾りリング付, 11号機以降車体端面裾踏み板を手摺外側まで延長,軸重可変範囲拡大 ED76 19　ED76 20　ED76 21 ED76 22　ED76 23　ED76 24 ED76 25　ED76 26　ED00 00 1967 東京芝浦電気 ED76 27　ED76 28　ED00 00 1969 日立製作所 昭和43年度 第5次債務 鹿児島本線･日豊本線貨物列車増発用 新製時から元空気溜引き通し管装備, 主電動機MT52A, CP, 電動送風機変更 ED76 29　ED76 30　ED00 00 1970 東京芝浦電気 昭和44年度 第2次債務 万博列車けん引用および鹿児島電化開業用 ワイパーWP50, 端面裾部踏み板が標識灯下までに短縮 ED76 31　ED76 32　ED76 33 ED76 34　ED76 35　ED76 36 1970 日立製作所 昭和44年度 第３次債務 鹿児島本線熊本-鹿児島間電化開業用 パンタグラフを下枠交差形PS102Cに変更 ED76 37　ED76 38　ED76 39 ED76 40　ED76 41　ED76 42 ED76 43　ED00 00　ED00 00 1970 東京芝浦電気 ED76 44　ED76 45　ED76 46 ED76 47　ED76 48　ED00 00 1970 三菱電機･三菱重工 ED76 49　ED76 50　ED76 51 1970 日立製作所 昭和44年度 第４次債務 鹿児島本線熊本-鹿児島間電化開業用 空気遮断器を真空遮断器に変更 ED76 52　ED76 53　ED00 00 1970 東京芝浦電気 ED76 54 1970 三菱電機･三菱重工 ED76 55　ED76 56　ED76 57 ED76 58　ED76 59　ED00 00 1974 日立製作所 昭和48年度 第3次民有 日豊本線幸崎-南宮崎間電化開業用第1陣 正面運転台下の通風口を1箇所に, 標識灯を外はめ式に変更, 飾り帯をステンレスから銀色塗装に変更, ナンバーを切抜文字からブロック式プレートに変更 ED76 60 1974 東京芝浦電気 ED76 61　ED76 62　ED76 63 ED76 64　ED76 65　ED76 66 ED76 67　ED00 00　ED00 00 1974 三菱電機･三菱重工 ED76 68　ED76 69　ED00 00 1974 日立製作所 昭和48年度 第１次債務 日豊本線幸崎-南宮崎間電化開業用第2陣 ED76 70　ED76 71　ED76 72 ED76 73　ED76 74　ED76 75 1974 東京芝浦電気 ED76 76　ED76 77　ED76 78 ED76 79　ED76 80　ED00 00 1974 三菱電機･三菱重工 ED76 81 1975 東京芝浦電気 昭和49年度 第2次民有 長崎･佐世保線電化開業用先行製作車 ED76 82　ED76 83　ED76 84 ED76 85　ED76 86　ED00 00 1975 三菱電機･三菱重工 ED76 87　ED76 88　ED76 89 ED76 90　ED76 91　ED00 00 1976 東京芝浦電気 昭和50年度 第１次債務 長崎･佐世保線鳥栖-長崎間, 肥前山口-佐世保間電化開業用, 廃車機補充用 ED76 92　ED76 93　ED76 94 1976 三菱電機･三菱重工
ED76 機番不明

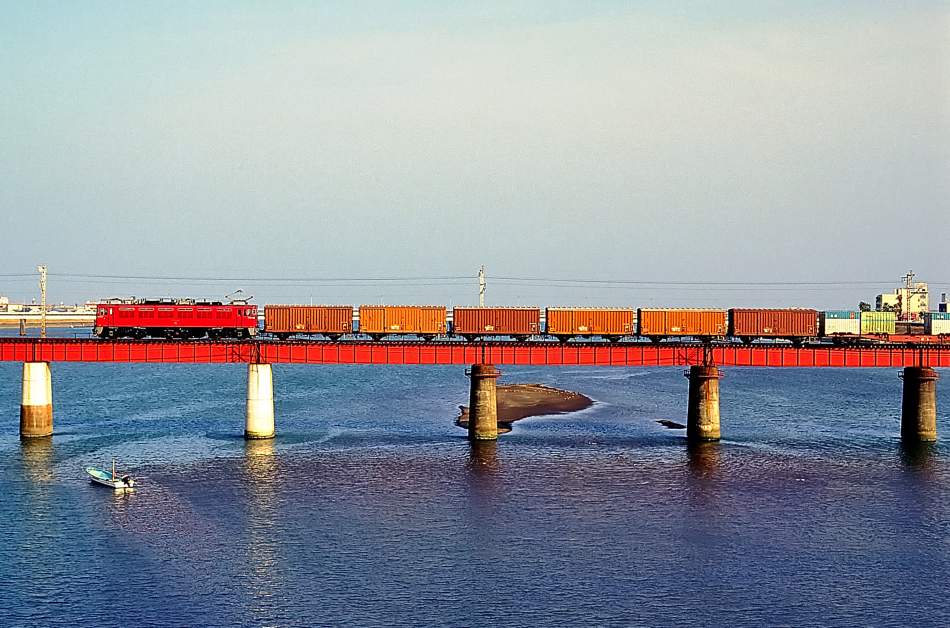

No.123-29 1986年3月20日 ED76 +貨物 日豊本線　宮崎←南宮崎	大淀川を渡る上りED76基本番台機牽引の上り貨物列車。パンタグラフがPS100AなのでED76 1-30のいずれかに絞られます。 (2023/03/03ワイド化)
No.N8307-19 1983年3月17日 ED76+24系25形 寝台特急 富士 日豊本線　美々津←東都農	上り「富士」。鉄研合宿で訪問した美々津の浮上式鉄道実験センターから，リニアの見学そっちのけでブルトレ撮影。パンタグラフが下枠交差形のPS102CなのでED76 31以降かED76 1000番台とみられます。 (2009/03/09追加　2023/03/03ワイド化)

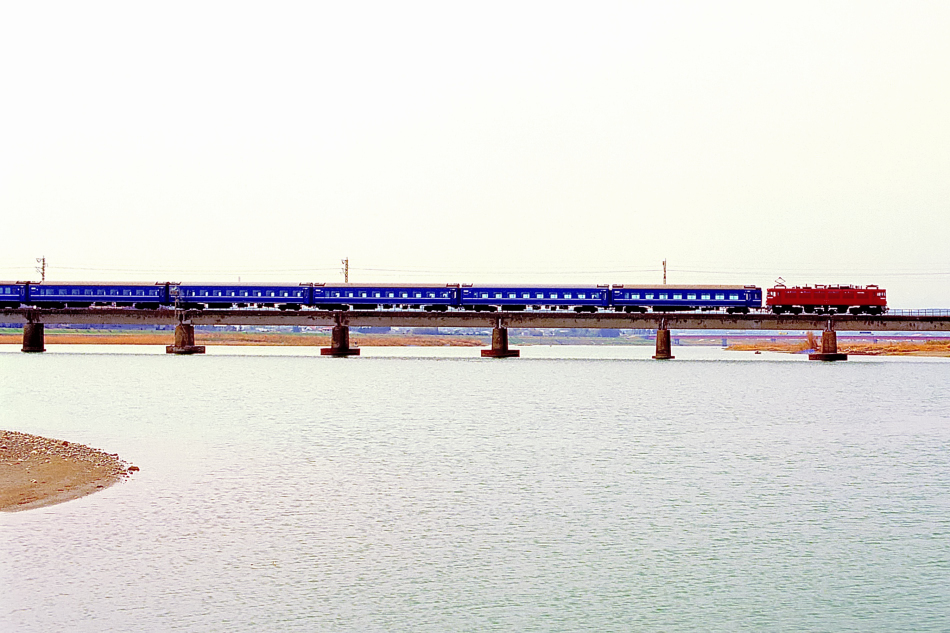

No.124-11 1986年3月21日 ED76+24系25形 寝台特急 富士 日豊本線　高鍋→川南	こちらは高鍋の橋を渡る上り「富士」。これも下枠交差形のPS102CなのでED76 31以降かED76 1000番台みられます。 (2023/03/03ワイド化)
ED76 23
No.124-7 1986年3月21日 ED76 23+24系25形 寝台特急 彗星 日豊本線　宮崎→南宮崎	大淀川を渡る下り「彗星」。ED76 23号機は昭和41年度第２次債務で誕生した第2ロット13両のうちの１両で，東京芝浦電気により製作され1967年8月8日に落成し，大分機関区に新製配置されています。 (2023/03/03ワイド化)
No.124-21 1986年3月21日 ED76 23+24系25形 寝台特急 彗星 日豊本線　宮崎←南宮崎	上り「彗星」。西鹿児島での折り返し運用が組まれているため上下とも同じカマでした。 (2023/03/03ワイド化)
ED76 35

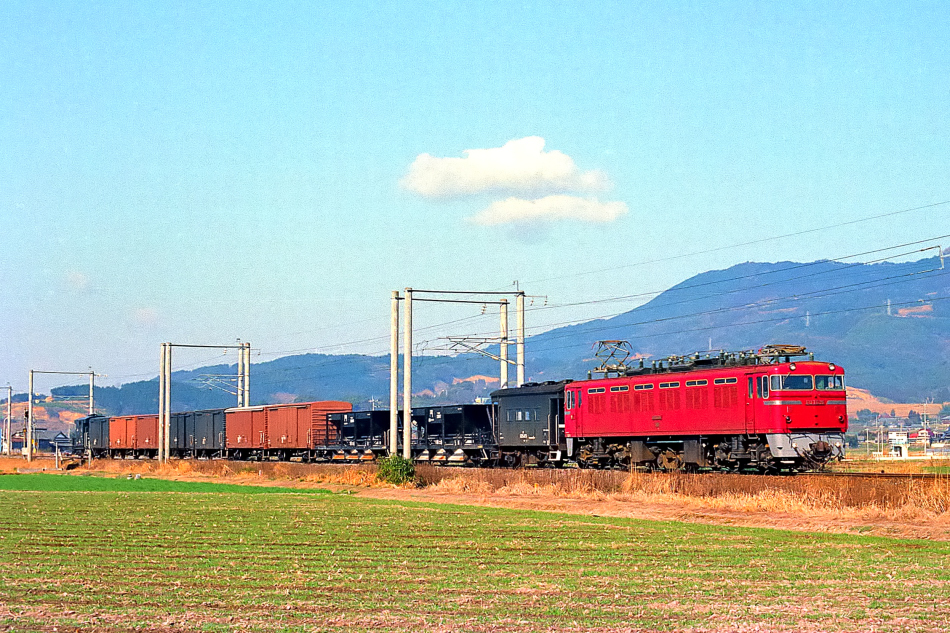

No.N8304-30 1983年3月7日 ED76 35+貨物 佐世保線　大町→肥前山口	単線をゆくED76基本番台牽引の貨物列車。ED76 35は昭和44年度第3次債務28両のうちの１両で，日立製作所にて1970年6月16日に落成し，鹿児島機関区に新製配置されました。ED76 31号機以降は落成時からパンタグラフが下枠交差形PS102Cに変更されています。 (2023/03/03ワイド化)
ED76 37
No.N8304-30 1990年4月28日 ED76 37+14系 ムーンライト九州 鹿児島本線　博多	JR貨物試験塗色のED76 37号機が牽引するムーンライト九州。すごい塗色ですが，それより右側の０系のテールライトが気になります。ED76 37号機は昭和44年度第3次債務として東京芝浦電気にて1970年6月9日に落成し，鹿児島機関区に新製配置されました。この試験塗色に関しては，1987年から37号機の他，56-59号機および1006，1008，1019号機が塗色変更されましたが1992年以降赤2号に戻っています。 (2006/09/22追加　2023/03/03ワイド化)
ED76 57
No.N8307-16 1983年3月17日 ED76 57+24系25形 3003レ 彗星3号 日豊本線　日向住吉 下り寝台特急「彗星」。やはりヘッドマークのない時代は寂しいものでした。このフィルムNo.N8307は当時新発売のFUJI HR-100ですが，他のフィルムに比べ極端に変色しています。Nikon Capture NX2で補正。ED76 57号機は昭和48年度第3次民有車両として日立製作所にて製造された5両の中の１両で，1974年2月23日に落成し，大分機関区に新製配置されました。 (2023/03/03ワイド化)
No.2-10 1983年3月17日 ED76 57+24系25形 3004レ 彗星2号, 2533レ 日豊本線　川南	上と同じ日の上り彗星で，同じカマです。この日はリニア実験線の見学後，左側の2533レで東都農から西鹿児島に移動しました。こちらはKRなので変色していませんが，時間が17:17で暗く，ちょっとブレ気味です。 (2023/03/03ワイド化)
ED76 59
No.D700_120126-19 2012年1月26日 9:24 ED76 59+貨物 日豊本線　大分	高架化工事が進む大分駅4番線に進入するED76 59号機牽引下りコンテナ列車。所要で大分に来ていて国鉄時代の面影を残す地平ホームに名残を惜しみに行った際，ちょうど入線して来てラッキーでした。なお，カマはホームから出た出発信号の手前で停車しました。 (2012/01/26追加　2023/03/03ワイド化)
ED76 60
No.123-22 1986年3月20日 ED76 60, マニ50+12系+14系 鹿児島本線　西鹿児島	明星HM付きのED76 60号機の後部には，マニ50+12系+14系ハネの「かいもん」編成が留置されています。ED76 60号機は昭和48年度第3次民有車両としてはただ１両，東京芝浦電気にて1974年3月28日に落成し，大分機関区に新製配置されました。 (2022/09/16ワイド化)
ED76 80
No.124-16 1986年3月21日 ED76 80+24系25形 寝台特急 富士 日豊本線　高鍋←川南	下り寝台特急「富士」。ヘッドマークがあるとやはり様になります。ED76 80号機は三菱電機･三菱重工にて1974年5月16日に落成し，大分機関区に新製配置されました。 (2023/03/03ワイド化)
ED76 84
No.N8307-27 1983年3月17日 ED76 84+24系25形 寝台特急 富士 日豊本線　東都農	下り寝台特急「富士」。この写真もかなり変色していましたので，Nikon Capture NX2で色補正しました。この年の鉄研春の九州合宿は前日鹿児島交通薩摩湖･吹上砂丘荘宿泊，17日は早朝から宮崎経由で美々津の浮上式鉄道実験センター見学会を行ないました。この東都農駅にはリニア展望台があり走行試験中のMLU001の撮影も行ないました。ED76 84は三菱電機･三菱重工にて1975年3月17日に落成し，大分機関区に新製配置されました。 (2018/06/23ワイド化)
ED76 89
No.121-4 1986年3月17日 EF81 302, ED76 89 かいもん 鹿児島本線　門司	門司でコルゲート付きのEF81 302号機と並んだ「かいもん」。これに乗って到着したところです。ED76 89号機は一般形最終ロット８両のうちの１両で，東京芝浦電気にて1976年6月8日に落成し，鹿児島機関区に新製配置されました。 (2023/03/03ワイド化)
ED76 90
No.D200_090307-68 2009年3月7日 ED76 90+14系 41レ はやぶさ 鹿児島本線　千早→箱崎	3月14日の改正で九州ブルトレがさよならということで撮影に行きました。多々良川鉄橋は橋脚の強化工事中で，川の真ん中にクレーン車やショベルカーがたくさんいてNGでした。そこで，緊急ロケハンの結果，箱崎寄りの踏切から撮影。なぜかわかりませんが日常的に遅れが発生しているようで，この日も約50分の遅れを持って通過しました。現地でお会いした同業者の皆さん，お疲れさまでした。このED76 90号機は東京芝浦電気にて1976年6月15日に落成し，鹿児島機関区に新製配置されました。 (2023/03/03シャドウ調整)
ED76 93
No.181-12 1990年1月27日 ED76 93+24系25形 寝台特急 はやぶさ 鹿児島本線　熊本	熊本に到着した上り「はやぶさ」。この後東京方に熊本回転の付属編成を増結し出発，ソロに乗車しましたが，事故の影響で東京到着が１時間近く遅れました。ED76 93号機は三菱電機･三菱重工にて1976年5月24日に落成し，鹿児島機関区に新製配置されました。 (2021/04/18 ワイド化　2023/03/03シャドウ調整)
2004年10月17日　ページ作成開始 　2005年４月24日　ページ新設 　2005年5月1日　キャプション更新 　2009年5月31日　キャプション追加，番台毎分離 　2009年6月13日　キャプション追加 　2023年1月24日　形式一覧表をページトップに移設 　2023年3月1日　　形式一覧表に製造年，仕様変更点を追記 　2023年3月2日　　キャプション欄左右入替完了 　2023年3月2日　　形式一覧表の機関車番号から写真へのリンク設置 　2023年3月3日　　写真ワイド化完了 ■ 参考文献 　藤本勝久　交流･交直流電機出生の記録　 8　鉄道ファン328　1988年8月号　交友社　(ED76 1-8) 　藤本勝久　交流･交直流電機出生の記録　10　鉄道ファン331　1988年11月号　交友社　(ED76 9-26) 　藤本勝久　交流･交直流電機出生の記録　13　鉄道ファン337　1989年5月号　交友社　(ED76 27-28) 　藤本勝久　交流･交直流電機出生の記録　13　鉄道ファン338　1989年6月号　交友社　(ED76 29-54) 　藤本勝久　交流･交直流電機出生の記録　16　鉄道ファン340　1989年8月号　交友社　(ED76 55-67) 　藤本勝久　交流･交直流電機出生の記録　17　鉄道ファン341　1989年9月号　交友社　(ED76 55-86) 　藤本勝久　交流･交直流電機出生の記録　17'　鉄道ファン342　1989年10月号　交友社　(ED76 87-94)
