717系

 717系451系453系475系の車体更新で誕生した系列で,両開き2扉車となっています。東北地区(451系453系更新)と九州地区(475系更新)の2グループがあります。東北地区・仙台車両センター向けはクモハ717(Mc)+モハ716(M')+クハ716(Tc')の3両,九州地区・鹿児島車両センター向けはクモハ717(Mc)+クモハ716(Mc')の2両単位となっています。 クモハ717には,クモハ451から改造された基本番台,クモハ453改造の100番台クモハ475から改造の200番台の区分があります。また九州地区のクモハ716-200番台モハ474からの改造された車両です。一方,モハ716にはモハ450改造の基本番台,モハ452改造の100番台があります。常磐線では写真に示すように451系453系455系と併結して6両,あるいは9両でも運用されていました。

■ 改造車
改造後形式 番号 種車形式番号 改造年 改造・改番内容
クモハ717 1-5 クモハ451 12, 4, 3, 11, 1 1986-1988 仙台地区向け,クモハ451から改造,奇数向き,主電動機MT54B,MT54D,主制御器CS15A,主抵抗器,CP搭載,冷房装置AU13E×6,定員118名
101-105 クモハ453 14, 17, 3, 10, 7 1986-1988 仙台地区向け,暖地仕様,クモハ453から改造,仕様同上
201-207 クモハ475 4, 7, 8, 39, 13, 23, 28 1986-1988 九州地区向け,暖地仕様,クモハ475から改造,定員112名,トイレ付,冷房装置AU710,CPなし
901 クモハ457-14 1995 クモハ457から追加改造
クモハ716 201-207 モハ474 4, 7, 8, 39, 13, 23, 28 1986-1988 九州地区向け,暖地仕様,クモハ717 201-207とユニットを組む,モハ474に運転台取り付け,主変圧器TM20,主整流器RS22A,パンタグラフPS16B,冷房装置AU710,CP搭載,トイレ無し,定員120名
901 モハ456-14 1995 追加改造,モハ456にクハ455発生品の運転台取り付け
モハ716 1-5 モハ450 12, 4, 3, 11, 1 1986-1988 仙台地区向け,クモハ717 1-5とユニットを組む,主変圧器TM20,主整流器RS22A,パンタグラフPS16H,定員132名,冷房装置AU72
101-105 モハ452 14, 17, 3, 10, 7 1986-1988 仙台地区向け,モハ452から改造
クハ716 1-10 クハ451 8, 4, 23, 3, 5, 11, 1, 15, 6, 19 1986-1988 仙台地区向け,クハ451から改造,偶数向き,トイレ付き,冷房装置AU13E×6,110kVA級MG搭載,定員116名

クモハ717 1-5
No.261-21
1992年4月18日
仙セン T3編成
クモハ717-3他 3両
東北本線 大河原←船岡
仙台/奇 クモハ717-3+モハ716-3+クハ716-4 白石

一目千本桜に沿って走る717系。フィルムは実効感度ISO40のベルビアです。
(2018/04/14追加)
クモハ717 101-105

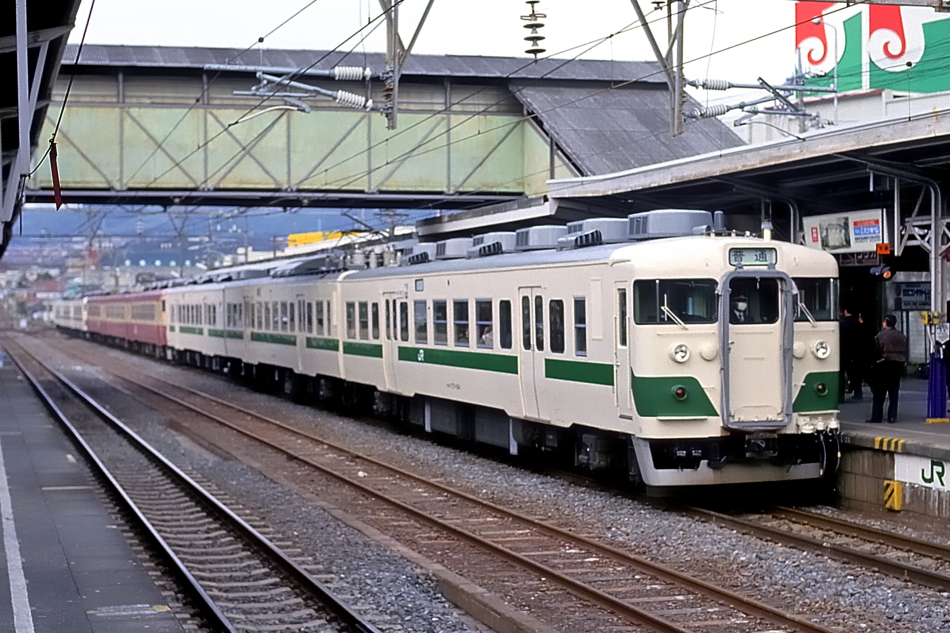

No.153-34
1988年4月1日
仙セン T104+G5+S1編成
クモハ717-104他 9両
常磐線 常陸多賀
仙台/奇 クモハ717-104+モハ716-104+クハ716-9+クモハ453-5+モハ452-5+クハ451-17+クモハ455-1+モハ454-1+クハ455-1 水戸

手前は奇数方先頭車のクモハ717-104です。クモハ453-10から改造され,定員118名,冷房装置はAU13E(5,500kcal/h)を6基搭載しています。
(2023/07/30ワイド化)
クハ716 1-10

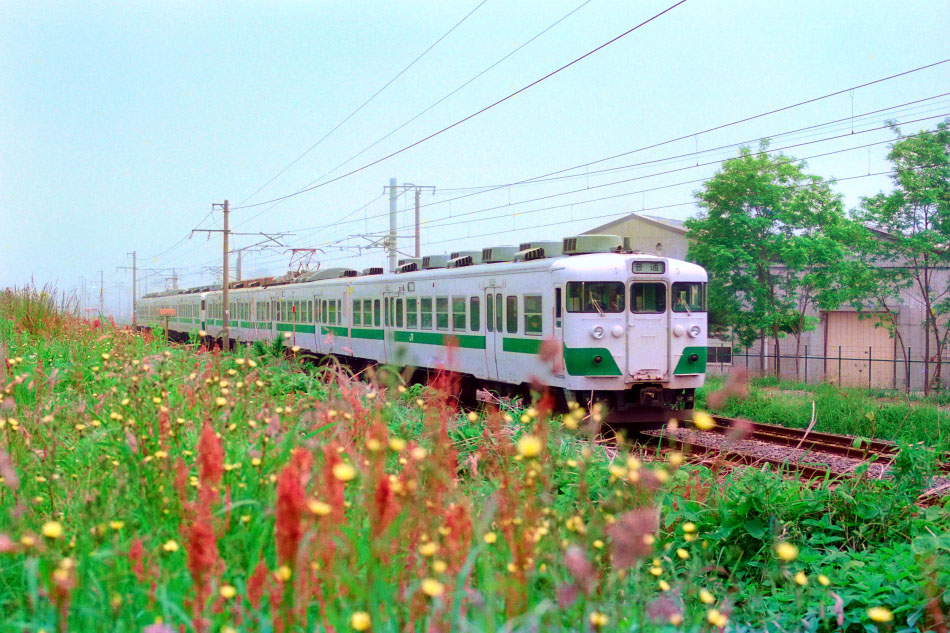

No.N8701-13
1987年5月31日
仙セン T1+T編成
クハ716-1他 6両
常磐線 日立←常陸多賀
仙台/奇 クモハ717+モハ716+クハ716+クモハ717-1+モハ716-1+クハ716-1 水戸

トップナンバーのT1編成を含む6両が日立市内を走行
(2023/07/30追加)

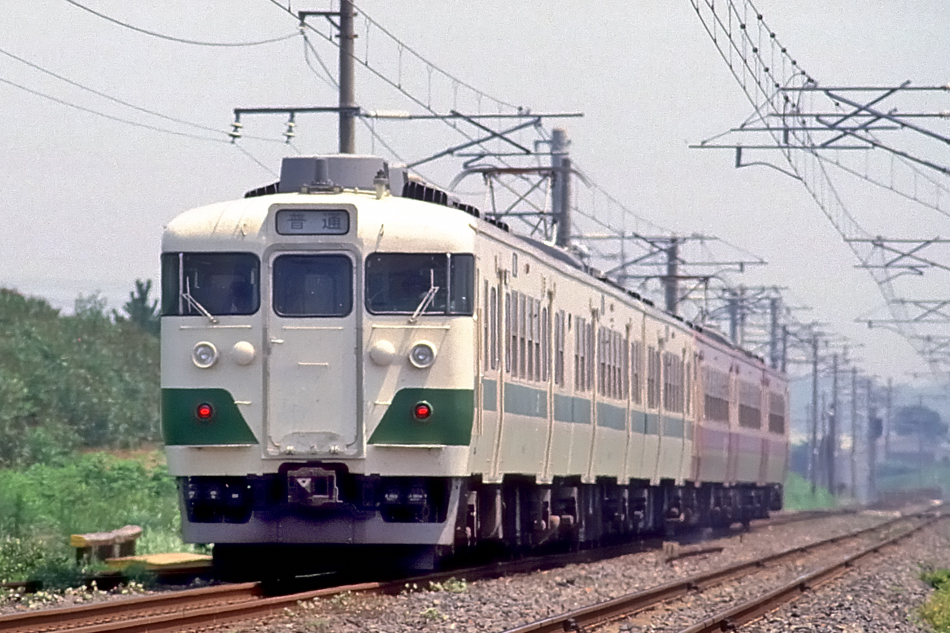

No.147-32
1987年7月25日
仙セン T+G編成
クハ716[1-10]他 6両
常磐線 常陸多賀→日立
仙台/奇 クモハ453+モハ452+クハ451+クモハ717+モハ716+クハ716 水戸

6両で常磐線を下る。手前(偶数方)はクハ451から改造されたクハ716で,トイレ付,冷房装置は種車のままAU13E(5,500kcal/h)を6基搭載しています。
(2023/07/30ワイド化)

 2011年12月23日 ページ新設
 2023年7月30日 キャプション欄左右入替完了
 2023年7月30日 写真ワイド化完了
 2023年7月30日 改造車一覧表を追加
 2023年7月30日 イベント毎昇順から形式番台毎時系列に並べ替え
 2023年7月30日 改造車一覧表から写真へのリンクを設置
 2023年9月7日 Safariで半角数字列が電話番号リンクされるのを無効化
